Серия 4.903-10. Выпуск 4. Опоры трубопроводов неподвижные

Альбом типовых конструкций содержит 12 типов неподвижных опор, обозначенных буквой "Т" и 1-2 цифрами в несистемной последовательности (нет, например, типа Т2, но есть Т44). Обозначения опор в чертежах альбома содержат также исполнения, задаваемые двумя цифрами. Для большинства типов номер исполнения не указывает на какие-либо конструктивные отличия, повторяя признак размера "наружный диаметр трубопровода", и служит для обозначения деталировочных чертежей. Но для некоторых типов номер исполнения указывает на размерные отличия при одном и том же диаметре трубопровода. Интересно, что технические требования альбома не содержат примеров полного обозначения опор, включающее обозначение самого "выпуска". В примерах условного обозначения, приведенных в ТТ чертежей, обозначение опор состоят из наименования "Опора неподвижная", "опора лобовая" или просто "опора", наружного диаметра трубопровода с толщиной стенки, обозначения типа и исполнения.

Примеры условного обозначения:

Опора неподвижная 219 Т3.11 - опора типа Т3 для трубы наружным диаметром 219 мм; "11" - празитные символы, повторяющие указание в таблице параметров на диаметр трубопровода 219 мм.

Опора лобовая 219х6-I-Т4.05 - опора типа Т4 для трубы наружным диаметром 219 мм и стенкой 6 мм, вариант I; "05" - номер исполнения.

Опора 219х6-I-Т5.05 - опора типа Т5 (неподвижная лобовая четырехупорная) для трубы наружным диаметром 219х6 мм вариант I; "05" - номер исполнения.

Опора 325х7-I-Т6.07 - опора типа Т6 (неподвижная лобовая двухупорная усиленная) для трубы наружным диаметром 325х7 мм, вариант I; "07" - номер исполнения.

Опора 108 Т12.12 - опора типа Т12 для трубы наружным диаметром 108 мм, исполнения "12", которое определяет высоту опоры - 200 мм.

Опоры трубопроводов могут иметь различную конструкцию, обусловленную принципом работы. Прежде всего, различают неподвижные и подвижные опоры. Первые обеспечивают жесткую фиксацию трубы (движение самих опор при этом может происходить), вторые допускают возможность осевого или бокового смещения.



Серия 4.903-10. Выпуск 5. Опоры трубопроводов подвижные

Альбом устанавливает обозначения, состоящие из полного наименования опоры, числа, обозначающего наружный диаметр трубопровода в мм, обоозначения типа опоры (Т13...Т21) и номера исполнения, которое совпадает с номером строки в таблице параметров чертежа. Для скользящих опор исполнение определяет высоту опоры, для катковых и шариковых - допустимое перемещение.

Примеры условного обозначения:

Опора скользящая 89 Т13.07 - опора типа Т13 для трубы наружным диаметром 89 мм, исполнения "07", которое указывает на высоту опоры в 100 мм.

Опора скользящая 325 Т13.22 - опора типа Т13 для трубы наружным диаметром 325 мм, исполнения "22", которое указывает на высоту опоры в 100 мм.

Опора скользящая 108 Т14.07 - опора типа Т14 для трубы наружным диаметром 108 мм, исполнения "07", которое указывает на высоту опоры в 100 мм.

Опора диэлектрическая 219 Т16.06 - опора типа Т16 для трубы наружным диаметром 219 мм, исполнения "06", которое указывает на высоту опоры в 200 мм.

Опора однокатковая 219 Т19.03 - опора типа Т19 для трубы наружным диаметром 219 мм, исполнения "03", которое указывает на допустимое перемещение опоры - 180 мм.

Опора двухкатковая 720 Т20.01 - опора типа Т20 для трубы наружным диаметром 720 мм, исполнения "01", которое указывает на допустимое перемещение опоры - 200 мм.

Опора шариковая 219 Т21.03 - опора типа Т21 для трубы наружным диаметром 219 мм, исполнения "03", которое указывает на допустимое перемещение опоры - 200 мм.

Серия 4.903-10. Выпуск 6. Опоры трубопроводов подвесные

Выпуск устанавливает три типа подвесных опор: жесткие для горизонтальных трубопроводов, пружинные для горизонтальных трубопроводов и пружинные для вертикальных трубопроводов. Первый тип имеет четыре конструктивных исполнения, обозначаемые Т22-Т25, второй - Т27-Т29 и третий, представленный только одним исполеннием - Т41. Кроме того, в обозначении указывается вариант соединения с опорной конструкцией (I - приварка; II - шарнирное соединение)

Примеры условного обозначения:

Опора подвесная I-76 Т22.29 - опора варианта исполнения I типа Т22 для трубы наружным диаметром 76 мм, исполнения "29", которое указывает на высоту подвеса в 1130 мм.

Опора подвесная II-159 Т23.28 - опора варианта исполнения II типа Т23 для трубы наружным диаметром 159 мм, исполнения "28", которое указывает на высоту подвеса в 2810 мм.

Опора подвесная I-377 Т24.15 - опора варианта исполнения I типа Т24 для трубы наружным диаметром 377 мм, исполнения "15", которое указывает на высоту подвеса в 1950 мм.

Опора подвесная II-426 Т25.07 - опора варианта исполнения II типа Т25 для трубы наружным диаметром 426 мм, исполнения "07", которое указывает на высоту подвеса в 3220 мм.

Опора подвесная II-377 Т27.11 - опора варианта исполнения II типа Т27 для трубы наружным диаметром 377 мм, исполнения "11", которое указывает на вертикальное перемещение в 50 мм.

Опора подвесная II-377 Т28.01 - опора варианта исполнения II типа Т28 для трубы наружным диаметром 377 мм, исполнения "01", которое указывает на вертикальное перемещение в 50 мм.

Опора подвесная I-1220 Т29.05 - опора варианта исполнения I типа Т29 для трубы наружным диаметром 1220 мм, исполнения "05", которое в данном обозначении повторяет указание на диаметр трубопровода.

Опора подвесная I-426 Т41.07 - опора варианта исполнения I типа Т41 для трубы наружным диаметром 426 мм, исполнения "07", которое в данном обозначении повторяет указание на диаметр трубопровода.

Подвижные опоры подразделяются на следующие типы:

• скользящие опоры (предназначены для восприятия нагрузок, вызванных перепадами температур, нивелируют деформации трубопровода, не препятствуют перемещению труб). Крепятся скользящие опоры посредством роликов, хомутов, сварных соединений, подвесов, шпилек; используются при наземной прокладке трубопроводных систем;

• катковые опоры (совокупность каткового блока и скользящей опоры, обеспечивают достаточно высокую степень подвижности, позволяя трубопроводу смещаться вдоль оси, не препятствуя боковым отклонениям);

• подвесные опоры трубопроводов пружинные и жесткие.

• ГОСТ 14911-82 Опоры подвижные

• Марка опоры должна состоять из условного наименования (ОП), конструктивного типа опоры (П - приварная, Х - хомутовая, Б - бескорпусная), исполнения (1 - тавровая длиной 100 мм; 2 - корпусная длиной 170 или 220 мм, 3 - корпусная длиной 340 или 440 мм), высоты опоры в мм,  наружного диаметра трубопровода в мм, указания о наличии отверстий в корпусе и спутника ("о" - все отверстия, "оч" - часть отверстий, "с" - наличие спутника и обозначения самого стандарта.

  Примеры условного обозначения:

  ОПП3-100.219 ос ГОСТ 14911-82 - приварная опора (П), корпусного исполнения длиной 340 мм (3), высотой 100 мм для труб наружным диаметром 219 мм, со всеми отверстиями, без спутника по ГОСТ 14911-82;

  ОПХ2-150.426 очс ГОСТ 14911-82 - хомутовая опора (Х), корпусного исполнения длиной 220 мм (2), высотой 150 мм для труб наружным диаметром 426 мм, с частью отверстий и спутником по ГОСТ 14911-82;

  ОПБ1-159 ГОСТ 14911-82 - бескорпусная опора (Б) для труб с наружным диаметром 159 мм по ГОСТ 14911-82.



  ОСТ 36-94-83 Опоры подвижные

  Система обозначения такая же, как в ГОСТ 14911-82.

  Важнейшей   частью любой трубопроводной системы являются опоры трубопроводов.  Эти конструкционные элементы поддерживают трубы, полностью принимая на себя всю нагрузку от веса самой системы и транспортирующейся в ней жидкости.

  Когда в трубопроводе возникают нагрузки, вызванные изменением параметров в результате температурного скачка, повышения давления, возникновения вибраций или воздействия каких-либо внешних факторов, опоры либо фиксируют трубы в заданном положении, либо позволяют им перемещаться в одном или нескольких заданных направлениях.



  ОСТ 36-104-83 Опоры подвижные стальных хладопроводов

  Марка опоры должна состоять из наименования "Опора", наружного диаметра хладопровода в мм, наружного диаметра скорлупы в мм, обозначения группы материалов по ОСТ 36-106-83 и обозначения самого стандарта. Группа материалов задается ОСТ 36-106-83 в зависимости от трех диапазонов температуры окружающей среды:

  А - минус 50 - минус 40 °С;

  Б - минус 40 - минус 30 °С;

  С - минус 30 - плюс 50 °С.

  Примеры условного обозначения:

  Опора 108-219-Б ОСТ 36-104-83 - подвижная опора хладопровода наружным диаметром 108 мм, наружным диаметром скорлупы 219 мм, группой материалов Б по ОСТ 36-146-83.

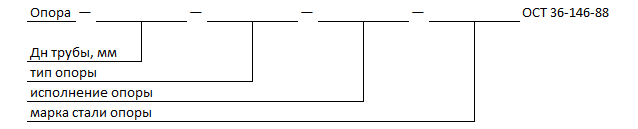

ОСТ 36-146-88 Опоры стальных технологических трубопроводов

Это наиболее универсальный стандарт, определяющий почти все известные типы подвижных и неподвижных опор. Опоры маркируются по схеме:

Типы опор: ТП - тавровые приварные, ТХ - тавровые хомутовые, КП - корпусные приварные, КХ - корпусные хомутовые, ТР - трубчатые, ШП - швеллерные приварные, УП - уголковые приварные, ХБ - хомутовые бескорпусные, ТО - трубчатые крутоизогнутых отводов, ВП - вертикальных трубопроводов приварные, КН - катковые направляющие.

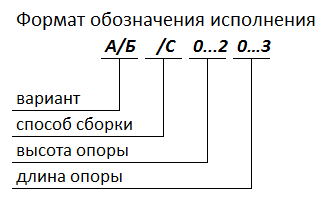

Исполнения опор составлены из четырех символов в формате, изображенном на картинке.

1-й символ обозначения - буква А, Б, В, Г или Х

А - нормальное исполнение

Б - исполнение с подушками или конструкция для неподвижной опоры

В, Г - дополнительные варианты исполнения опор типа ХБ

Х - хомутовых вариант крепления к трубе опоры типа КН

Исключения:

- исполнение опор типов УП и ХБ ограничивается одним первым символом, размеры и конструкция определяются эскизами и таблицей стандарта;

2-й символ - буква С - означает, что детали опоры соединяются сваркой. Отсутствие символа означает, что детали опоры гнутые, штампованные или изготовлены из стандартного стального профиля.

3-й символ - цифра 0; 1 или 2 - указывает на высоту опоры от низа трубы до опорной конструкции (70, 100 или 150 мм, соответственно). Исключения:

- для опор типов ШП и УП в этой позиции располагается 4-й символ, поскольку высота опоры определяется геометрией стандартного швеллера или уголка;

- для опор типа ВП символ обозначает длину корпуса, указанную в соответствующей таблице стандарта.

4-й символ - цифра 0 ... 3 - указывает длину опоры (вдоль оси трубопровода "0" - 100, "1" - 170, "2" - 340 и "3" - 680 мм). Исключения:

- длина опор типов ТР и ТО равна ширине; цифра "0" в этой позиции обозначает наличие отверстий в подошве;

- длины опор типов ШП и УП отличаются от приведенного ряда, задаются таблицей и не отражаются в обозначении.

Дополнительный символ: "У" - для хомутовых опор с креплением хомутов под углом 45°, "в" - для вариантов с вырезом под спутник.

Марка стали деталей опоры обозначается в соответствии с требованиями НТД, указанных в п. 3.5 ОСТ 36-146.



Примеры условного обозначения:

Опора 89-ТП-А11 Ст3пс ОСТ 36-146-88 - тавровая приварная опора (ТП) по ОСТ 36-146-88 для труб наружным диаметром 89 мм, исполнения А11 (из таврового проката, высотой 100 мм, длиной 170 мм), из Ст3пс по ГОСТ 380-71.

Опора 89-ТХ-АС12У 09Г2С ОСТ 36-146-88 - тавровая хомутовая опора (ТХ) по ОСТ 36-146-88 для труб наружным диаметром 89 мм, исполнения АС12У (из сварного таврового профиля, высотой 100 мм, длиной 170 мм, с разъемами хомутов, расположенными под углом 45° к горизонтальной плоскости), из 09Г2С по ГОСТ  19282-73.

Опора 426-КП-А12 09Г2С ОСТ 36-146-88 - корпусная приварная опора (КП) по ОСТ 36-146-88 для труб наружным диаметром 426 мм, исполнения А12 (гнутая скоба корпуса, высотой 100 мм, длиной 340 мм), из стали 09Г2С по ГОСТ 19282-73.

Опора 630-КП-А21в 09Г2С ОСТ 36-146-88 - корпусная приварная опора (КП) по ОСТ 36-146-88 для труб наружным диаметром 630 мм, исполнения А21в (гнутая скоба корпуса, высотой 150 мм, длиной 170 мм с вырезом под спутник), из стали 09Г2С по ГОСТ 19282-73.

Опора 830-КП-Б23 09Г2С ОСТ 36-146-88 - корпусная приварная опора (КП) по ОСТ 36-146-88 для труб наружным диаметром 830 мм, исполнения Б23 (гнутая скоба корпуса, высотой 150 мм, длиной 680 мм с подушками), из стали 09Г2С по ГОСТ 19282-73.

Опора 219-КХ-АС13в 09Г2С ОСТ 36-146-88 - корпусная хомутовая опора (КХ) по ОСТ 36-146-88 для труб наружным диаметром 219 мм, исполнения АС13в (сварная скоба корпуса, высотой 100 мм, длиной 680 мм с вырезом под спутник), из стали 09Г2С по ГОСТ 19282-73.

Опора 219-ТР-А10 20 ОСТ 36-146-88 - трубчатая опора (ТР) по ОСТ 36-146-88 для труб наружным диаметром 219 мм, исполнения А10 (высотой 100 мм с отверстиями в подошве), из стали 20 по ГОСТ 1050-74.

Опора 273-ШП-А2 Ст3пс ОСТ 36-146-88 - швеллерная приварная опора (ШП) по ОСТ 36-146-88 для труб наружным диаметром 273 мм, исполнения А2 (из швеллерного проката длиной 300 мм), из Ст3пс по ГОСТ 380-71.

Опора 1020-УП-А Ст3пс ОСТ 36-146-88 - уголковая приварная опора (УП) по ОСТ 36-146-88 для труб наружным диаметром 1020 мм, исполнения А (исполнение для опор этого типа обозначается одной буквой, конструкция и размеры определяются эскизами и таблицей стандарта), из Ст3пс по ГОСТ 380-71.

Опора 159-ХБ-В Ст3пс ОСТ 36-146-88 - хомутовая бескорпусная опора (ХБ) по ОСТ 36-146-88 для труб наружным диаметром 159 мм, исполнения В (исполнение для опор этого типа обозначается одной буквой, конструкция и размеры определяются эскизами и таблицей стандарта), из Ст3пс по ГОСТ 380-71.

Опора 630-ТО-А20 15Х5М ОСТ 36-146-88 - трубчатая опора крутоизогнутых отводов (ТО) по ОСТ 36-146-88 для труб наружным диаметром 630 мм, исполнения А20 (высотой 150 мм с отверстиями в подошве), из стали 15Х5М по ГОСТ 20072-74.

Опора 325--ВП-БС2 09Г2С ОСТ 36-146-88 - вертикальных трубопроводов приварная опора (ВП) по ОСТ 36-146-88 для труб наружным диаметром 325 мм, исполнения БС2 (сварные скобы корпуса длиной 150 мм), из стали 09Г2С по ГОСТ 19282-73.

Опора 219-КН-Х13 09Г2С ОСТ 36-146-88 - катковая направляющая опора, прикрепляемая к трубе хомутами (КХ), по ОСТ 36-146-88 для труб наружным диаметром 219 мм, исполнения Х13 (гнутая скоба корпуса, высотой 100 мм, длиной 680 мм), из стали 09Г2С по ГОСТ 19282-73.



Серия 5.903-13. Выпуск 7-95. Опоры трубопроводов неподвижные

Пояснительная записка альбома содержит специальный раздел 6 "Условное обозначение опор при заказе". Цитируем п. 6.1:

"В условном обозначении опор должно быть указано:

- диаметр и толщина трубопровода;

- марка стали (с указанием категории) деталей опор в зависимости от температуры наружного воздуха и рабочей среды трубопровода согласно п.п. 3.2-3.4 настоящих требований;

- обозначение опоры по рабочим чертежам ТС-659.00.00 - ТС-671.00.00 (с указанием исполнения типоразмера опоры)."

Альбом выпущен взамен выпуска 4 Серии 4.903-10 и содержит тот же набор конструктивных типов неподвижных опор. В системе обозначения исходного альбома каждый тип опоры имел уникальный код вида ТХХ, и по обозначению можно было понять, какая опора имеется в виду, не имея под рукой самого альбома. В системе обозначения настоящего выпуска это невозможно, приходится смотреть чертежи.

Примеры условного обозначения:

Опора 159х5-Ст3сп5 ТС-659.00.00-08 - неподвижная хомутовая опора для трубы наружным диаметром 159х5 мм из стали Ст3сп5 по чертежу ТС-659.00.00-08.

Опора 159х5-17ГС-12 ТС-659.00.00-08 - то же из стали Ст3сп5.

Опора 920х10-09Г2С-14 ТС-660.00.00-18 - неподвижная двухупорная опора для трубы наружным диаметром 920х10 мм из стали 09Г2С-14 по чертежу ТС-660.00.00-18.

Опора Э920х10-09Г2С-14 ТС-660.00.00-18 - то же с защитой от электрокоррозии.

Опора 530х8-Ст3сп5-20К-11 ТС-663.00.00-05 - неподвижная двухупорная усиленная опора для трубы наружным диаметром 530х8 мм из стали Ст3сп5, соприкасающаяся с трубопроводом из стали 20К-11, по чертежу ТС-663.00.00-05.



Серия 5.903-13. Выпуск 8-95. Опоры трубопроводов подвижные

Система обозначения этого выпуска аналогична системе выпуска 7-95 той же серии.

Примеры условного обозначения:

Опора 76х3-Ст3сп5 ТС-623.000-04 - опора скользящая приварная для трубы наружным диаметром 76х3 мм из стали Ст3сп5 по чертежу ТС-623.000-04.

Опора 76х3-17ГС-12 ТС-623.000-16 - то же из стали 17ГС-12 и длиной опорной поверхности L=340 мм - по чертежу ТС-623.000-16.



ОСТ 24.125.100-01 Подвески станционных и турбинных трубопроводов ТЭС и АЭС

Стандарт не дает системы обозначения для целой подвески подобно тому, как это сделано в ГОСТ 16127-70. В самом ОСТ 24.125.100-01 приводятся общие требования, рекомендации и пояснения, а также характерные конструкции цепей для разных типов подвесок и характеристики трубопроводов ТЭС и АЭС, для которых разработаны опоры и подвески. Конструктивные решения устанавливаются набором документов с диапазоном номеров ОСТ. 24.125.101...130, которые приводят конструкции элементов (узлов крепления к трубопроводу, талрепов, блоков пружинных и т.д,) и некоторых типов подвесок (например, ОСТ 24.125.125-01 Подвески приварные на опорной балке с проушинами), давая примеры обозначений отдельно в каждом документе.

Во всех рассматриваемых ОСТах система обозначения строится по форме: наименование изделия - номер исполнения - номер НТД. Номер исполнения не содержит никаких признаков конструктивного исполнения или применяемых материалов - все это приводится в таблицах параметров, в которых номер исполнения служит порядковым номером соответствующей строки.

Примеры условного обозначения узлов крепления трубопровода:

Узел крепления подвески 155 ОСТ 24.125.101 - узел крепления горизонтального трубопровода исполнения 155 из стали 15Х1М1Ф для трубы 377х70 мм на параметры среды p=25,5 МПа, t=545 °С на двух тягах на траверсе без пружин снизу с диаметром тяг d=30 мм;

Узел крепления подвески 342 ОСТ 24.125.101 - узел крепления горизонтального трубопровода исполнения 342 из стали 15ГС для трубы 426х36 мм на параметры среды p=24,0 МПа, t=250 °С на тягах диаметром d=20 мм.



ОСТ 24.125.150-01 Опоры трубопроводов ТЭС и АЭС

В рассматриваемом документе приводятся общие положения и устанавливается восемь типов опор без указаний на систему обозначений. Конструкции, характеристики и примеры обозначений приводятся в серии ОСТов под номерами от ОСТ 24.125.151 до ОСТ 24.125.165. Обозначения строятся по форме:: наименование изделия - номер исполнения - номер НТД. Номер исполнения соответствует номеру строки в таблице параметров соответствующего ОСТа, которая и содержит всю информацию: тип опоры, диаметр трубопровода, материальное исполнение и размеры элементов.

Примеры условного обозначения узлов крепления трубопровода:

Опора 05 ОСТ 24.125.151 - исполнение 05 означает: неподвижная однохомутовая опора с ребром жесткости  под трубопровод из хромомолибденованадиевых сталей с наружным диаметром 159 мм;

Опора 05 ОСТ 24.125.153 - исполнение 05 означает: неподвижная или скользящая приварная опора под трубопровод с наружным диаметром 1220 мм;

Опора 05 ОСТ 24.125.154 - исполнение 05 означает: скользящая хомутовая опора под трубопровод из хромомолибденованадиевых сталей с наружным диаметром 159 мм;

Опора 05 ОСТ 24.125.156 - исполнение 05 означает: скользящая направляющая хомутовая опора под трубопровод из хромомолибденованадиевых сталей с наружным диаметром 159 мм;

ГОСТ 16127-70 Подвески

Марка подвески должна состоять из условного наименования "подвеска" - (П), конструктивных признаков:

- типа регулирования длины ("Г" - гайкой; "М" - муфтой)

- направления трубопровода (по умолчанию, без признака "", - горизонтальный трубопровод, "В" - вертикальный трубопровод)

- количества тяг (по умолчанию, без признака "", - одна тяга, "2" - с двумя тягами)

- способ соединения с опорной конструкцией (I - приварка; II - шарнирное соединение), обозначаемый "Шр" при шарнирном соединении и обозначения самого стандарта.

Примеры условного обозначения:

Подвеска ПГ-32 ГОСТ 16127-70 - подвеска с одной тягой, регулируемая гайкой, для труб наружным диаметром 32 мм;

Подвеска ПМ-32 ГОСТ 16127-70 - то же, регулируемая муфтой;

Подвеска ПМ-Шр-32 ГОСТ 16127-70 - то же с шарнирным соединением тяги подвески и опорной конструкции;

Подвеска ПГ2ш-108 ГОСТ 16127-70 - подвеска с двумя тягами, регулируемыми гайками, и опорной балкой из швеллеров для труб с наружным диаметром 108 мм;

Подвеска ПМ2ш-108 ГОСТ 16127-70 - то же, регулируемая муфтой;

Подвеска ПМ2ш-Шр-108 ГОСТ 16127-70 - то же с шарнирным соединением тяги подвески и опорной конструкции;

Подвеска ПГ2у-108 ГОСТ 16127-70 - подвеска с двумя тягами, регулируемыми гайками, и опорной балкой из угловой стали для труб с наружным диаметром 108 мм;

Подвеска ПМ2у-108 ГОСТ 16127-70 - то же, регулируемая муфтой;

Подвеска ПМ2у-Шр-108 ГОСТ 16127-70 - то же с шарнирным соединением тяги подвески и опорной конструкции;

Подвеска ПГВ-219 ГОСТ 16127-70 - подвеска с двумя тягами, регулируемыми гайками, для вертикального трубопровода с наружным диаметром 219 мм;

Подвеска ПМВ-219 ГОСТ 16127-70 - то же, с тягами, регулируемыми муфтами;

Подвеска ПМВ-Шр-219 ГОСТ 16127-70 - то же, с шарнирным соединением тяг подвески и опорной конструкции;

Таблица 1. Распространенные типы опор

Тип, наименование	Применение	Характерные виды
ОСТ 36-146-88. Опоры стальных технологических трубопроводов. Технические условия Подвижные и неподвижные опоры стальных технологических трубопроводов для крепления труб из углеродистой и низколегированной стали с наружным диаметром 18-1420 мм, транспортирующих вещества температурой 0-450 °С и рабочим давление до 10 МПа при температуре окружающей среды - до минус 70 °С.
ВП - вертикальных трубопроводов приварная	57-1420* - П**
КН - катковая направляющая	Ах1*** - 57-630 - П Ах2, Ах3 - 57-1420 - П
КП - корпусная приварная	Ах1 - 57-630 - П; 57-159 - Н Ах2 - 57-1420 - П, Н Ах3 - 219-1420 - П, Н
КХ - корпусная хомутовая	Ах1 - 57-630 - П; 57-159 - Н Ах2 - 57-630 - П, Н Ах3 - 219-630 - П, Н
ТО - трубчатая крутоизогнутых отводов	57-630 - П, Н
ТП - тавровая приварная	Ах0 - до 45 - П, Н Ах1 - 57-89 - П Ах2 - 57-89 - П, Н Бх2 - 108-159 - П, Н
ТР - трубчатая	А1 (А2) - 57-630 - П, Н Б1 (Б2) - 57-630 - Н
ТХ - тавровая хомутовая	Ах0 - до 45 - П, Н Ах1 - 57-89 - П Ах2 - 57-89 - П, Н Бх2 - 108-159 - П, Н
УП - уголковая приварная	1020-1420 - П, Н
ХБ - хомутовая бескорпусная	А - 25-530 - П Б - 25-530 - Н В - 25-159 - П Г - 25-159 - Н
ШП - швеллерная приварная	57-820 - П, Н
Примечания: * - наружный диаметр трубы, мм ** - подвижные - "П", неподвижные - "Н" *** - "х" - исполнение корпуса опоры по высоте: "1" - 100 мм, "2" - 150 мм
Серия 4.903-10. Выпуск 4. Опоры трубопроводов неподвижные Рабочие чертежи типовых конструкций неподвижных (щитовых, лобовых, хомутовых)  опор для трубопроводов тепловых сетей подземной и надземной прокладки с наружным диаметром от 32 до 1420 мм, транспортирующие рабочую среду с температурой от 0 до 440 °С и давлением - до 6,5 МПа.
Т3 - опора неподвижная	32-219
Т4 - опора неподвижная лобовая двухупорная	108-1420
Т5 - опора неподвижная лобовая четырехупорная	133-1420
Т6 - опора неподвижная лобовая двухупорная усиленная	108-1420
Т7 - опора неподвижная лобовая четырехупорная усиленная	426-1420
Т46 - опора неподвижная лобовая сальниковых компенсаторов	530-820
Т8 - опора неподвижная щитовая	108-1420
Т9 - опора неподвижная щитовая усиленная	108-1420
Т10 - опора неподвижная боковая	194-1420
Т11 - опора неподвижная хомутовая бескорпусная	108-1020
Т12 - опора неподвижная хомутовая	57-377
Т44 - опора неподвижная бугельная	377-1420
Серия 4.903-10. Выпуск 5. Опоры трубопроводов подвижные Рабочие чертежи типовых конструкций подвижных (скользящих, катковых, шариковых) опор для трубопроводов тепловых сетей подземной и надземной прокладки с наружным диаметром от 32 до 1420 мм, транспортирующие рабочую среду с температурой от 0 до 440 °С и давлением - до 6,5 МПа.
Т13 - опора скользящая	32-630
Т14 - опора скользящая	32-630
Т15 - опора скользящая	194-1420
Т16 - опора скользящая диэлектрическая	194-630
Т17 - опора скользящая диэлектрическая	194-1420
Т18 - опора скользящая диэлектрическая	194-1420
Т19 - опора однокатковая	194-1420
Т20 - опора двухкатковая	720-1420
Т21 - опора шариковая	194-1420
ГОСТ 14911-82. Детали стальных трубопроводов. Опоры подвижные. Типы и основные размеры Стальные подвижные опоры стальных технологических трубопроводов различного назначения с наружным диаметром от 18 до 1620 мм, транспортирующие рабочую среду с температурой от 0 до 450 °С и давлением - до 10 МПа.
ОПБ - опора подвижная бескорпусная	18-530
ОПП - опора подвижная приварная	ОПП1 - 18-48 ОПП2, ОПП3 - 57-1620
ОПХ - опора подвижная хомутовая	ОПХ1 - 18-48 ОПХ2 и ОПХ3 - 57-1620
ОСТ 24.125-151-01. Опоры неподвижные трубопроводов ТЭС и АЭС. Конструкция и размеры Опоры неподвижные трубопроводов ТЭС и АЭС: - из хромомолибденованадиевых сталей наружным диаметром от 57 до 920 мм с температурой среды t < 560 °С; - из углеродистых и кремнемарганцовистых сталей наружным диаметром от 57 до 820 мм с температурой среды t < 440 °С; - из сталей аустенитного класса наружным диаметром от 57 до 325 мм с температурой среды t < 440 °С.
Опора однохомутовая	И01-02 ХМВ - 57-76* И18-20 УиКМ** - 57-89
Опора однохомутовая с ребром жесткости	И03-05 ХМВ - 108-159 И21-23 УиКМ - 108-159
Опора двуххомутовая с ребром жесткости	И06-12 ХМВ - 194-426 И24-30 УиКМ - 194-426
Опора двуххомутовая	И13-17 ХМВ - 465-920 И31-35 УиКМ - 465-920
Опора однохомутовая с прокладками	И36-38 АУ*** - 57-89
Опора однохомутовая с прокладками	И39-41 АУ - 108-159
Опора двуххомутовая с прокладками	И42-45 АУ - 219-325
Примечания: * - обозначение исполнения и марок стали опор: И01-02 - исполнение 01 и 02, ХМВ - хромомолибденованадиевые стали, 57-76 - применяется для труб с наружным диаметром 57-76 мм; ** - УиКМ - для труб из углеродистых и кремнемарганцовистых сталей; *** - АУ - для труб из аустенитных сталей.
ОСТ 24.125-154-01. Опоры скользящие трубопроводов ТЭС и АЭС. Конструкция и размеры Опоры подвижные трубопроводов ТЭС и АЭС: - из хромомолибденованадиевых сталей наружным диаметром от 57 до 920 мм с температурой среды t < 560 °С; - из углеродистых и кремнемарганцовистых сталей наружным диаметром от 57 до 820 мм с температурой среды t < 440 °С; - из сталей аустенитного класса наружным диаметром от 57 до 325 мм с температурой среды t < 440 °С.
Опора скользящая однохомутовая*	И01-07 ХМВ - 57-219 И18-25 УиКМ - 57-219
Опора скользящая однохомутовая с ребром жесткости	И08-12 ХМВ - 245-426 И26-30 УиКМ - 245-426
Опора скользящая двуххомутовая с ребром жесткости	И13-17 ХМВ - 465-820 И31-35 УиКМ - 465-820
Опора скользящая однохомутовая с прокладками	И36-42 АУ - 57-219
Опора скользящая однохомутовая с прокладками и ребром жесткости	И43-45 АУ - 245-325
Примечания: * - наименования приведены по аналогии с неподвижными опорами по ОСТ 24.125.151 ** - обозначение исполнения и марок стали опор: И01-02 - исполнение 01 и 02, ХМВ - хромомолибденованадиевые стали, 57-76 - применяется для труб с наружным диаметром 57-76 мм; *** - УиКМ - для труб из углеродистых и кремнемарганцовистых сталей; **** - АУ - для труб из аустенитных сталей.

• Опоры трубопроводов корпусные, безкорпусные, хомутовые, скользящие, трубчатые опоры, бугельные, катковые, приварные, подвижные, неподвижные, газоходы, воздуховоды.
